Los conectores NPT vienen en tamaños de rosca de 1 / 8NPT a 2NPT, según las opciones de accesorios enumeradas. Ofrecemos una amplia gama de adaptadores hidráulicos disponibles en numerosos tamaños, configuraciones y calidades. Usados ampliamente en tubos industriales altamente exigentes, nuestros adaptadores están diseñados con precisión y tienen tolerancias cercanas y dimensiones altamente precisas. También ofrecemos adaptadores de calidad premium en especificaciones personalizadas.
√ Número de parte: 1N (NPT macho)
√ Estándares de adaptador: SAEJ514, SAE J1453, BSI 5200, DIN2353, DIN3865
√ Tipos de adaptadores: serie JIC, serie ORFS, serie métrica, serie NPT, serie BSP, etc.
√ MOQ: el artículo re-producido necesita 300PCS un artículo
√ Tiempo de entrega: dentro de una semana para productos de stock; Dos semanas para los producidos.
Dibujo de adaptadores macho NPT hidráulicos
Tabla de datos técnicos
| HILO | DIMENSIONES | |||||
| PARTE NO. | mi | F | UNA | segundo | S1 | L |
| 1N-02 | Z1 / 8 "X27 | Z1 / 8 "X27 | 10 | 10 | 12 | 26 |
| 1N-02-04 | Z1 / 8 "X27 | Z1 / 4 "X18 | 10 | 14 | 14 | 30 |
| 1N-02-06 | Z1 / 8 "X27 | Z3 / 8 "X18 | 10 | 14 | 17 | 30 |
| 1N-04 | Z1 / 4 "X18 | Z1 / 4 "X18 | 14 | 14 | 14 | 34 |
| 1N-04-06 | Z1 / 4 "X18 | Z3 / 8 "X18 | 14 | 14 | 17 | 34 |
| 1N-04-08 | Z1 / 4 "X18 | Z1 / 2 "X14 | 14 | 19 | 22 | 41.6 |
| 1N-06 | Z3 / 8 "X18 | Z3 / 8 "X18 | 14 | 14 | 17 | 34 |
| 1N-06-08 | Z3 / 8 "X18 | Z1 / 2 "X14 | 14 | 19 | 22 | 41 |
| 1N-08 | Z1 / 2 "X14 | Z1 / 2 "X14 | 19 | 19 | 22 | 46 |
| 1N-08-12 | Z1 / 2 "X14 | Z3 / 4 "X14 | 19 | 19.5 | 27 | 47 |
| 1N-12 | Z3 / 4 "X14 | Z3 / 4 "X14 | 19.5 | 19.5 | 27 | 48 |
| 1N-12-16 | Z3 / 4 "X14 | Z1 "X11.5 | 19.5 | 24 | 36 | 53 |
| 1N-16 | Z1 "X11.5 | Z1 "X11.5 | 24 | 24 | 36 | 58 |
| 1N-16-20 | Z1 "X11.5 | Z1.1 / 4 "X11.5 | 24 | 25 | 46 | 62 |
| 1N-20 | Z1.1 / 4 "X11.5 | Z1.1 / 4 "X11.5 | 25 | 25 | 46 | 63 |
| 1N-20-24 | Z1.1 / 4 "X11.5 | Z1.1 / 2 "X11.5 | 25 | 25 | 50 | 65 |
| 1N-24 | Z1.1 / 2 "X11.5 | Z1.1 / 2 "X11.5 | 25 | 25 | 50 | 65 |
| 1N-24-32 | Z1.1 / 2 "X11.5 | Z2 "X11.5 | 25 | 29 | 70 | 72 |
| 1N-32 | Z2 "X11.5 | Z2 "X11.5 | 29 | 29 | 70 | 75 |

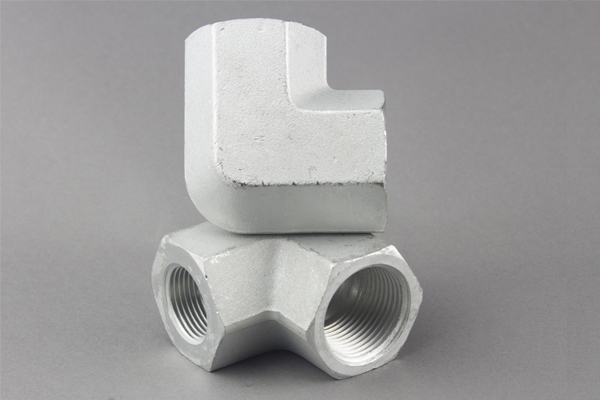

El 7N9 es para accesorios de adaptador hembra NPT de 90 grados, que se usa ampliamente en las conexiones de partes hidráulicas. YH es un proveedor de línea completa de productos de adaptador hidráulico que ofrece precios competitivos, servicio superior y entrega rápida. Suministramos productos adaptadores hidráulicos de alta calidad y un servicio de valor agregado a clientes en todo el mundo.
√ Número de parte: 7N9 (90 grados NPT hembra)
√ Proceso de producción YH: preparación del material; procesamiento de tornos de instrumentos; Procesamiento de máquina CNC; eliminar las rebabas y las impurezas; galvanizado; control de calidad y cantidades; embalaje; bienes de entrega; servicio postventa (si es necesario)
√ Material: Acero suave; Acero inoxidable; Latón
√ Certificado: ISO9001: 2008
Dibujo del adaptador de rosca hembra NPT
Tabla de datos técnicos
| HILO | DIMENSIONES | |||
| PARTE NO. | mi | F | UNA | S1 |
| 7N9-02 | Z1 / 8 "X27 | Z1 / 8 "X27 | 20 | 17 |
| 7N9-02-04 | Z1 / 8 "X27 | Z1 / 4 "X18 | 20 | 19 |
| 7N9-04 | Z1 / 4 "X18 | Z1 / 4 "X18 | 22.5 | 19 |
| 7N9-06 | Z3 / 8 "X18 | Z3 / 8 "X18 | 26 | 22 |
| 7N9-08 | Z1 / 2 "X14 | Z1 / 2 "X14 | 31 | 27 |
| 7N9-12 | Z3 / 4 "X14 | Z3 / 4 "X14 | 34 | 33 |
| 7N9-16 | Z1 "X11.5 | Z1 "X11.5 | 42 | 41 |
| 7N9-20 | Z1.1 / 4 "X11.5 | Z1.1 / 4 "X11.5 | 48 | 50 |
| 7N9-24 | Z1.1 / 2 "X11.5 | Z1.1 / 2 "X11.5 | 53 | 60 |
| 7N9-32 | Z2 "X11.5 | Z2 "X11.5 | 62 | 70 |
Los accesorios 1JN9 son de 90 ° JIC macho 74 ° cono a tipos de rosca macho NPT. Los accesorios JIC son un tipo de accesorio abocardado mecanizado con una superficie abocinada de 37 grados. Estos accesorios se utilizan ampliamente en aplicaciones de suministro de combustible y energía de fluidos, especialmente cuando se trata de una presión extremadamente alta. YH fabricamos estos herrajes con la mejor calidad requerida. Los detalles se muestran a continuación para su referencia. Cualquier sugerencia o comentario, por favor avísenos.
√ Pieza: 1JN9 (90 ° JIC Macho 74 ° Cono a NPT Macho)
√ Tamaños: de 02 a 32 tipos participan en la producción diaria de YH
√ Tiempo de entrega: menos de 10 días para productos de stock; No menos de 40 días para un pedido pequeño o grande.
√ Puerto de entrega: Ningbo (el más cercano), Shanghai; Guangzhou como cliente requerido
√ Moneda: USD; Euro; RMB; como decía la factura
Dibujo de ajuste de JIC a NPT
Tabla de datos técnicos
| HILO | DIMENSIONES | ||||
| PARTE NO. | mi | F | UNA | segundo | S1 |
| 1JN9-04-02 | U7 / 16 "X20 | Z1 / 8 "X27 | 26.5 | 23.5 | 11 |
| 1JN9-04 | U7 / 16 "X20 | Z1 / 4 "X18 | 29 | 27 | 14 |
| 1JN9-04-06 | U7 / 16 "X20 | Z3 / 8 "X18 | 29 | 30 | 17 |
| 1JN9-05-02 | U1 / 2 "X20 | Z1 / 8 "X27 | 26.5 | 23.5 | 11 |
| 1JN9-05-04 | U1 / 2 "X20 | Z1 / 4 "X18 | 29 | 27 | 14 |
| 1JN9-05-06 | U1 / 2 "X20 | Z3 / 8 "X18 | 29 | 30 | 17 |
| 1JN9-06 | U9 / 16 "X18 | Z3 / 8 "X18 | 22 | 22 | 17 |
| 1JN9-06-04 | U9 / 16 "X18 | Z1 / 4 "X19 | 29 | 27 | 14 |
| 1JN9-06-08 | U9 / 16 "X18 | Z1 / 2 "X14 | 37 | 37 | 22 |
| 1JN9-08-04 | U3 / 4 "X16 | Z1 / 4 "X18 | 33 | 33 | 19 |
| 1JN9-08-06 | U3 / 4 "X16 | Z3 / 8 "X18 | 33 | 33 | 19 |
| 1JN9-08 | U3 / 4 "X16 | Z1 / 2 "X14 | 37 | 37 | 22 |
| 1JN9-08-12 | U3 / 4 "X16 | Z3 / 4 "X14 | 43 | 43 | 27 |
| 1JN9-10-06 | U7 / 8 "X14 | Z3 / 8 "X18 | 37 | 37 | 22 |
| 1JN9-10-08 | U7 / 8 "X14 | Z1 / 2 "X14 | 37 | 37 | 22 |
| 1JN9-10-12 | U7 / 8 "X14 | Z3 / 4 "X14 | 43 | 43 | 27 |
| 1JN9-12-08 | U1.1 / 16 "X12 | Z1 / 2 "X14 | 43 | 43 | 27 |
| 1JN9-12 | U1.1 / 16 "X12 | Z3 / 4 "X14 | 43 | 43 | 27 |
| 1JN9-12-16 | U1.1 / 16 "X12 | Z1 "X11.5 | 37 | 37 | 33 |
| 1JN9-16-12 | U1.5 / 16 "X12 | Z3 / 4 "X14 | 52 | 47 | 33 |
| 1JN9-16 | U1.5 / 16 "X12 | Z1 "X11.5 | 52 | 47 | 33 |
| 1JN9-16-20 | U1.5 / 16 "X12 | Z1.1 / 4 "X11.5 | 56 | 59 | 44 |
| 1JN9-16-24 | U1.5 / 16 "X12 | Z1.1 / 2 "X11.5 | 57 | 61 | 50 |
| 1JN9-20-16 | U1.5 / 8 "X12 | Z1 "X11.5 | 59 | 56 | 44 |
| 1JN9-20 | U1.5 / 8 "X12 | Z1.1 / 4 "X11.5 | 59 | 56 | 44 |
| 1JN9-20-24 | U1.5 / 8 "X12 | Z1.1 / 2 "X11.5 | 57 | 61 | 50 |
| 1JN9-24 | U1.7 / 8 "X12 | Z1.1 / 2 "X11.5 | 61 | 59 | 50 |
| 1JN9-24-20 | U1.7 / 8 "X12 | Z1.1 / 4 "X11.5 | 61 | 59 | 50 |
| 1JN9-32-24 | U2.1 / 2 "X12 | Z1.1 / 2 "X11.5 | 66 | 63 | 65 |
| 1JN9-32 | U2.1 / 2 "X12 | Z2 "X11.5 | 66 | 63 | 65 |
Los accesorios de tubería 2NU son con rosca NPT macho a hembra NPSM con cono de 60 grados. Las conexiones de tubería son componentes que se utilizan para conectar, terminar, controlar el flujo y cambiar la dirección de la tubería en muchas industrias diferentes. Cuando esté interesado en nuestros accesorios de tubería, considere la aplicación, ya que esto afectará el tipo de material, la forma, el tamaño y la durabilidad requerida.
√ Pieza: 2NU (NPT Macho a NPSM Hembra 60 ° Cono)
√ Tipos de rosca: NPT, NPSM, JIC, BSP, BSPT, Métrica, JIS, etc.
√ Precios: Los precios de los accesorios YH difieren en tipos, cantidades, materiales, etc.
√ Moneda: USD, EURO, RMB, etc.
√ Servicio OEM: disponible para planos, muestras o requerimientos presentados.
√ Término del pago: 30% TT por adelantado, 70% TT antes del envío
Dibujo de accesorios adaptadores NPSM
Tabla de datos técnicos
| HILO | DIMENSIONES | |||||
| PARTE NO. | mi | F | UNA | do | S1 | S2 |
| 2NU-02 | Z1 / 8 "X27 | Z1 / 8 "X27 | 10 | 5.5 | 12 | 14 |
| 2NU-02-04 | Z1 / 8 "X27 | Z1 / 4 "X18 | 10 | 5.5 | 12 | 19 |
| 2NU-04-02 | Z1 / 4 "X18 | Z1 / 8 "X27 | 14 | 5.5 | 14 | 14 |
| 2NU-04 | Z1 / 4 "X18 | Z1 / 4 "X18 | 14 | 5.5 | 14 | 19 |
| 2NU-04-06 | Z1 / 4 "X18 | Z3 / 8 "X18 | 14 | 6.5 | 17 | 22 |
| 2NU-04-08 | Z1 / 4 "X18 | Z1 / 2 "X14 | 14 | 8 | 19 | 27 |
| 2NU-06 | Z3 / 8 "X18 | Z3 / 8 "X18 | 14 | 6.5 | 19 | 22 |
| 2NU-06-04 | Z3 / 8 "X18 | Z1 / 4 "X18 | 14 | 5.5 | 19 | 19 |
| 2NU-06-08 | Z3 / 8 "X18 | Z1 / 2 "X14 | 14 | 8 | 19 | 27 |
| 2NU-08 | Z1 / 2 "X14 | Z1 / 2 "X14 | 19 | 8 | 22 | 27 |
| 2NU-08-04 | Z1 / 2 "X14 | Z1 / 4 "X18 | 19 | 5.5 | 22 | 19 |
| 2NU-08-06 | Z1 / 2 "X14 | Z3 / 8 "X18 | 19 | 6.5 | 22 | 22 |
| 2NU-12 | Z3 / 4 "X14 | Z3 / 4 "X14 | 19.5 | 11.5 | 27 | 32 |
| 2NU-12-06 | Z3 / 4 "X14 | Z3 / 8 "X18 | 19.5 | 6.5 | 27 | 22 |
| 2NU-12-08 | Z3 / 4 "X14 | Z1 / 2 "X14 | 19.5 | 8 | 27 | 27 |
| 2NU-12-16 | Z3 / 4 "X14 | Z1 "X11.5 | 19.5 | 11.5 | 36 | 41 |
| 2UU-16-12 | Z1 "X11.5 | Z3 / 4 "X14 | 24 | 11.5 | 36 | 32 |
| 2NU-16 | Z1 "X11.5 | Z1 "X11.5 | 24 | 11.5 | 36 | 41 |
| 2NU-16-20 | Z1 "X11.5 | Z1.1 / 4 "X11.5 | 24 | 12 | 41 | 50 |
| 2NU-20-16 | Z1.1 / 4 "X11.5 | Z1 "X11.5 | 25 | 11.5 | 46 | 41 |
| 2NU-20 | Z1.1 / 4 "X11.5 | Z1.1 / 4 "X11.5 | 25 | 12 | 46 | 50 |
| 2NU-20-24 | Z1.1 / 4 "X11.5 | Z1.1 / 2 "X11.5 | 25 | 13 | 41 | 55 |
| 2NU-24-20 | Z1.1 / 2 "X11.5 | Z1.1 / 4 "X11.5 | 25 | 12 | 46 | 50 |
| 2NU-24 | Z1.1 / 2 "X11.5 | Z1.1 / 2 "X11.5 | 25 | 13 | 50 | 55 |
| 2NU-32 | Z2 "X11.5 | Z2 "X11.5 | 29 | 16 | 65 | 70 |
Los accesorios 5N9 son de 90 grados con codo NPT macho a NPT con rosca hembra. Las roscas NPT están diseñadas con un ángulo de rosca de 60 grados, y se usan para unir y sellar tuberías a accesorios en aire o líquidos a baja presión y también en campos mecánicos. Los accesorios 5N9 se producen con el estándar de producción Eaton, que es famoso en el mundo.
√ Pieza: 5N9 (90 ° NPT Macho a NPT Hembra)
√ Método de fundición: forjado (fundición de inversión de precisión y mecanizado CNC con precisión)
√ servicio OEM: disponible bajo petición
√ Material del cuerpo: acero al carbono; acero inoxidable; otro material disponible
√ Aplicación: petróleo, minería, agricultura, alimentos, química y otros campos industriales.
Adaptador americano de 90 grados de dibujo
Tabla de datos técnicos
| HILO | DIMENSIONES | ||||
| PARTE NO. | mi | F | UNA | segundo | S1 |
| 5N9-02 | Z1 / 8 "X27 | Z1 / 8 "X27 | 30 | 17.8 | 17 |
| 5N9-04-02 | Z1 / 4 "X18 | Z1 / 8 "X27 | 30 | 16.8 | 17 |
| 5N9-04 | Z1 / 4 "X18 | Z1 / 4 "X18 | 33 | 22.4 | 19 |
| 5N9-04-06 | Z1 / 4 "X18 | Z3 / 8 "X18 | 37 | 25 | 22 |
| 5N9-06 | Z3 / 8 "X18 | Z3 / 8 "X18 | 37 | 25 | 22 |
| 5N9-08 | Z1 / 2 "X14 | Z1 / 2 "X14 | 43 | 31.2 | 27 |
| 5N9-12-08 | Z3 / 4 "X14 | Z1 / 2 "X14 | 43 | 31.2 | 27 |
| 5N9-12 | Z3 / 4 "X14 | Z3 / 4 "X14 | 52 | 34.5 | 33 |
| 5N9-16 | Z1 "X11.5 | Z1 "X11.5 | 59 | 41.1 | 44 |
| 5N9-20 | Z1.1 / 4 "X11.5 | Z1.1 / 4 "X11.5 | 61 | 43.2 | 50 |
| 5N9-24 | Z1.1 / 2 "X11.5 | Z1.1 / 2 "X11.5 | 65 | 52.8 | 65 |
| 5N9-32 | Z2 "X11.5 | Z2 "X11.5 | 65 | 62 | 65 |
